Xiamen Jiedeng Machineryist ein Hersteller von Fahrzeuglufttanks, die aus der rostbeständigen Aluminium-Magnesium-Legierung 5083 hergestellt werden. Unsere Lufttanks verfügen über ein Fassungsvermögen, das für eine Vielzahl von Nutzfahrzeugmodellen geeignet ist. Jedes Produkt wird strengen Tests unterzogen, bevor es das Werk verlässt. Sie werden zu Direktverkaufspreisen angeboten und garantieren sowohl höchste Qualität als auch ein hervorragendes Preis-Leistungs-Verhältnis.
Der Fahrzeuglufttank ist eine unter Hochdruck stehende Gasspeicherflasche, die auf dem Fahrgestell von Nutzfahrzeugen wie Bussen, Lastkraftwagen, Bergbaufahrzeugen und Sattelaufliegern installiert ist. Es ist eine Kernkomponente des pneumatischen Bremssystems des Fahrzeugs.
Speichert die Druckluft vom Luftkompressor im Voraus, um den plötzlichen Spitzengasverbrauch beim Bremsen, Öffnen/Schließen von Türen usw. zu bewältigen, und gleicht Situationen aus, in denen der Luftkompressor nicht mit der Versorgung mithalten kann.
Gleicht die Druckschwankungen im Luftkreislauf aus und sorgt so für einen stabilen Luftdruck für Komponenten wie Bremsen, pneumatische Schaltung und Luftfederung, was zu einem reibungsloseren und reaktionsschnelleren Betrieb führt.
Kondenswasser, Ölflecken und Staub aus der Druckluft entfernen. Lassen Sie das Wasser regelmäßig über das Ablassventil ab, um Rostbildung im Luftkreislauf, Einfrieren und Verstopfen im Winter zu verhindern und das Bremsventilgehäuse und die Rohrleitung zu schützen.
|
Bild |
Modell SSpezifikationen |
Gebrauchsanweisung |
|
|

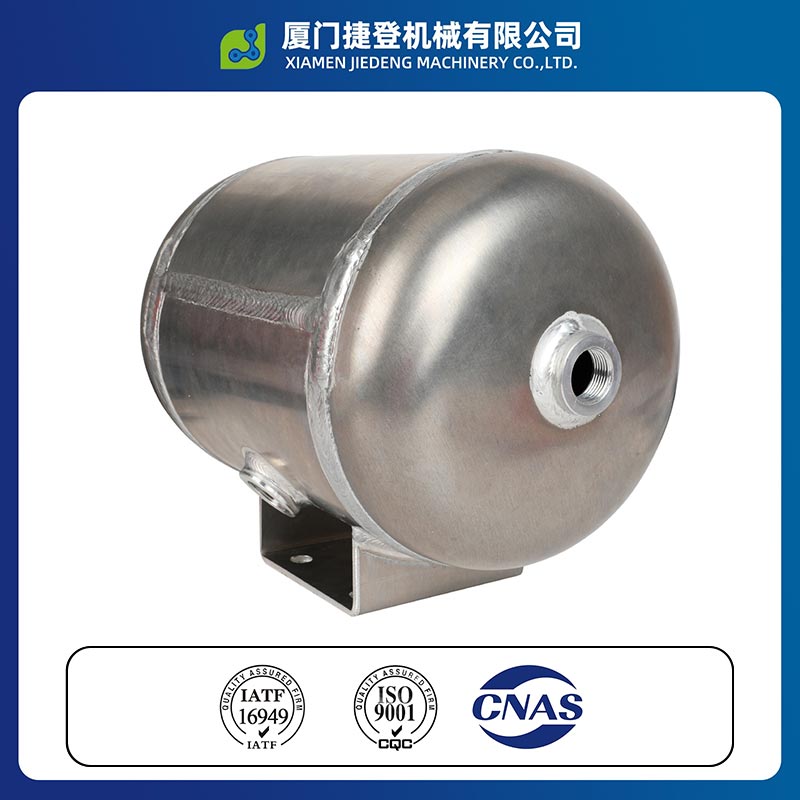

JD-Code: 3513GZQ-030 Größe: φ280*544 Abmessungen der Installationsbohrung: M22 * 1,5, 6-NPT3/8 Abmessungen der Montagelöcher: 4-φ11 Tankvolumen: 30L Arbeitsdruckbereich: 0 bis 1,0 MPa Produktmaterial: 5083 Aluminiumlegierung |
Dieser Luftspeicherzylinder eignet sich für verschiedene Nutzfahrzeuge wie Busse, Reisebusse, Lastkraftwagen, Bergbaufahrzeuge, Sattelzugmaschinen und Sattelauflieger. Es wird am Fahrzeugchassis montiert. Die Leerlaufschnittstelle muss mit einem Stopfen abgedichtet werden, um Luftlecks zu verhindern. Die Standardschnittstelle M22*1,5 kann mit einem Ablassventil ausgestattet werden, und das im Zylinder angesammelte Wasser und Öl sollte regelmäßig abgelassen werden. Es ist strengstens verboten, die Druckgrenze zu überschreiten und Stöße und Kollisionen zu vermeiden, um den sicheren und stabilen Betrieb des pneumatischen Bremssystems des Fahrzeugs zu gewährleisten. |
Es besteht aus einer rostfreien Aluminium-Magnesium-Legierung 5083, einem speziellen Material für Druckbehälter. Es weist eine hohe Festigkeit und gute Zähigkeit auf und hält hohem Druck stand, ohne sich zu verformen oder zu reißen.
Es verfügt über eine hohe Zähigkeit bei niedrigen Temperaturen, wird bei extrem kalten Winterbedingungen nicht spröde und die Wahrscheinlichkeit, dass die Gasleitung einfriert und verstopft, ist geringer.
Es kann sowohl bei komplexen Straßenverhältnissen im Norden als auch im Süden eingesetzt werden.
Das Material 5083 verfügt von Natur aus über natürliche Korrosionsschutzeigenschaften. Es wird nicht durch Wasseransammlungen im Luftkanal oder durch Salznebelfeuchtigkeit beeinträchtigt.
Es rostet nicht und es entstehen keine weißen Flecken, und seine Lebensdauer ist doppelt so lang wie die von gewöhnlichen Aluminiumdosen, sodass keine häufige Wartung erforderlich ist.
Standardmäßig ausgestattet mit einer 1,5-Zoll-M22-Entwässerungsventilschnittstelle + mehreren Sätzen NPT 3/8-Standardlöchern.
Geeignet für verschiedene Nutzfahrzeuge wie Busse, LKWs, Bergbau-LKWs, Sattelzugmaschinen und Sattelauflieger, was den Umbau und die Erweiterung deutlich komfortabler macht.
Das Modell 3513GZQ-030 mit einem Fassungsvermögen von 30 Litern ist eine vielseitige Spezifikation für Nutzfahrzeuge, die leichtes Design mit hoher Haltbarkeit verbindet.
Es wurde von vielen inländischen Busherstellern als das gewähltBus-Lufttank und geht auch auf die allgemeinen Kaufpräferenzen ausländischer Kunden ein.
Zwei 30-Liter-Tanks können einen einzelnen 60-Liter-Tank ersetzen, was den Fahrgestelleinbau flexibler macht.
Es eignet sich für alle Arten von Nutzfahrzeugen wie Sattelanhänger, Traktoren, Busse und Reisezugwagen und zeichnet sich durch hervorragende Praktikabilität und Wirtschaftlichkeit aus.
Der Luftspeicherzylinder übernimmt einheitlich die M22*1,5-Standard-Entwässerungsventilschnittstelle.
Erstens entspricht es dem allgemeinen Standard für Fahrzeuggasleitungen und den Installationsspezifikationen der Branche. Die Gewindeeingriffsgenauigkeit ist hoch und die drucktragende Dichtungsleistung ist stark.
Unter langfristigen Hochdruck- und Stoßbedingungen ist es nicht anfällig für Gewinderutschen oder Undichtigkeiten. Es eignet sich für die meisten Umbauarbeiten an Gasleitungen von Nutzfahrzeugen wie Bussen, schweren Lastkraftwagen, Bergbaufahrzeugen und Sattelaufliegern.
Der wichtigere Aspekt besteht darin, genau auf die intern entwickelten und produzierten elektrischen Entwässerungsventilprodukte der Jiedeng-Fabrik abzustimmen.
Die Schnittstelle ist vollständig integriert und erfordert keine Adapter oder Modifikationen. Die Installationsausrichtung ist bequemer. Das zugehörige elektrisch gesteuerte Entwässerungsventil kann das Kondenswasser und Ölflecken im Tank automatisch und regelmäßig ableiten.
Dies reduziert die Ansammlung von Verunreinigungen in den Luftwegen, das Rosten der Rohrleitungen sowie Frost- und Verstopfungsprobleme im Winter, stellt sicher, dass die pneumatischen Luftwege des Fahrzeugs jederzeit sauber und frei bleiben, und bietet einen langfristigen Schutz für die Stabilität und Haltbarkeit des Bremssystems.
Im Nutzfahrzeugbereich stellen Lkw höchste Anforderungen an die Produktleistung. Kann er die Standards erfüllen, wenn er als Lufttank für Reisebusse verwendet wird?
Absolut!
Der LKW-Zustand bei Nutzfahrzeugen ist am anspruchsvollsten. Dabei geht es um schwere Lasten, holprige Fahrten, Hochdruck- und Hochfrequenzgasverbrauch, was extrem hohe Anforderungen an die Druckfestigkeit, Vibrationsfestigkeit, Korrosionsschutz und Dichtungsleistung der Gasspeicherflasche stellt.
Und unser Produkt ist speziell darauf ausgelegt, die hohen Standards von LKWs zu erfüllen und folgt dem Industriestandard QC/T-200-2015. Es besteht aus einer 5083-Aluminiumlegierung mit stabiler Struktur, hervorragender Druckfestigkeit und Dichtleistung, ist stoßfest und verformt sich nicht und leckt nicht.
Gleichzeitig ist es mit Standardschnittstellen ausgestattet, die mit dem elektronischen Steuerablassventil unseres Werks kombiniert werden können, um den Gasweg sauber und frei von Hindernissen zu halten.
Der Lufttank eines Schwerlast-Lkw erfordert eine ausreichende Druckfestigkeit. Kann der von Jiedeng bereitgestellte Lufttank die Anforderungen erfüllen?
Wenn schwere Lkw stark beladen sind, schwankt der Luftdruck im System stark. Risse und Undichtigkeiten, die durch unzureichende Druckfestigkeit verursacht werden, führen direkt zum Ausfall der Bremse.
Unser Luftbehälter vom Typ 3513GZQ-030 wurde allen Druckfestigkeits- und Dichtungstests in strikter Übereinstimmung mit der Norm QC/T 200-2015 unterzogen und alle Indikatoren haben die Anforderungen erfüllt.
Im Hinblick auf die Druckfestigkeit wird nach dem Blockieren aller Abluftauslässe ein Medium mit dem 5-fachen Nennarbeitsdruck (5,0 MPa) eingeleitet und der Druck 5 Minuten lang aufrechterhalten.
Vor und nach der Prüfung wird die Umfangslänge des Tanks an mehr als 3 Punkten rund um den Tank gemessen.
Die bleibende Verformung entlang der Umfangsrichtung liegt weit unter der Normgrenze von 1 % und es treten keine Risse oder Beulen am Tank auf.
In Bezug auf die Dichtungsleistung wird ein Präzisionsdruckmessgerät mit einer Genauigkeit von 0,5 Stufen eingesetzt und das Volumen des Messkreislaufs wird auf 450 bis 500 ml geregelt.
Es wird Druckluft mit dem 1,5-fachen des Nennarbeitsdrucks (1,5 MPa) eingeleitet, und nach 2-minütigem Stillstand wird der 10-minütige Druckabfall aufgezeichnet.
Jede Probe wird insgesamt dreimal getestet und der Durchschnittswert ermittelt. Der endgültige Druckabfall ist weitaus geringer als die Standardanforderung von 0,75 kPa und es ist völlig in der Lage, dem Druckstoß von schweren Lastkraftwagen unter langfristiger Schwerlast standzuhalten.
Ein Lufttank für einen Bergbau-LKW erfordert eine extrem hohe Korrosionsbeständigkeit. Kann das von Jideng bereitgestellte elektrisch gesteuerte Entwässerungsventil diese Anforderung erfüllen?
Die Bergbaufahrzeuge werden über einen langen Zeitraum in rauen Umgebungen mit hohem Staubgehalt, hoher Luftfeuchtigkeit und zahlreichen Säuren und Laugen eingesetzt. Der Luftspeicherzylinder ist anfällig für Korrosion, Perforation und Schweißnahtrost, was zu Luftlecks und Ausfällen führen kann, was sich direkt auf die Bremssicherheit auswirkt.
Unser Luftspeicherzylinder vom Typ 3513GZQ-030 wurde umfassenden Korrosionsbeständigkeitstests gemäß der Norm QC/T 200-2015 unterzogen und ist vollständig mit extremen Bergbauszenarien kompatibel.
Der Test befolgte strikt das Standardverfahren zur Vorbereitung der Proben und führte den neutralen Salzsprühtest gemäß GB/T 10125 durch: Die äußere Oberfläche wurde 48 Stunden lang kontinuierlich besprüht, und die innere Oberfläche wurde 96 Stunden lang kontinuierlich besprüht.
Abschließende Testergebnisse: Die Länge der einseitigen Korrosionsausbreitung an der Kratzerstelle liegt deutlich unter dem Standardgrenzwert von 3 mm. Im nicht verkratzten Bereich treten keine Korrosionsflecken oder Blasenerscheinungen auf.
Es kann Staub aus der Mine, Säure- und Alkalikorrosion sowie Salznebelerosion in Bergbaugebieten an der Küste wirksam widerstehen, wodurch die Lebensdauer der Gasspeicherflasche erheblich verlängert und die Betriebs- und Wartungskosten gesenkt werden.
Xiamen Jiedeng Machinery ist auf die Herstellung von Hochleistungs-Fahrzeuglufttanks für Luftlagertanks spezialisiert. Wir nutzen robustes Design, strenge Qualitätskontrolle und zuverlässige Leistung, um langlebige Lösungen für Druckluftsysteme bereitzustellen.
Unsere Produkte sorgen für eine effiziente Kondensatableitung, verlängern die Lebensdauer der Geräte, reduzieren den Wartungsaufwand und sorgen für einen stabilen Betrieb unter verschiedenen Arbeitsbedingungen.
Wenn Sie sich für uns entscheiden, erhalten Sie professionelle Qualität, pünktliche Lieferung und zuverlässigen Kundendienst.
JIEDENG ist bereit, seine hochwertigen Fahrzeuglufttanks an Kunden weltweit zu liefern.
