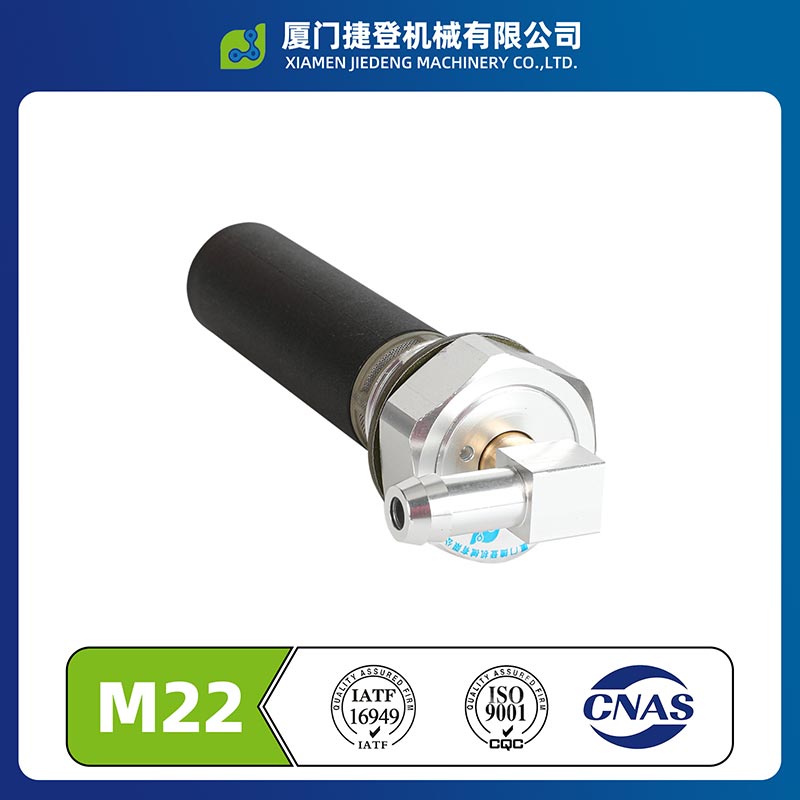

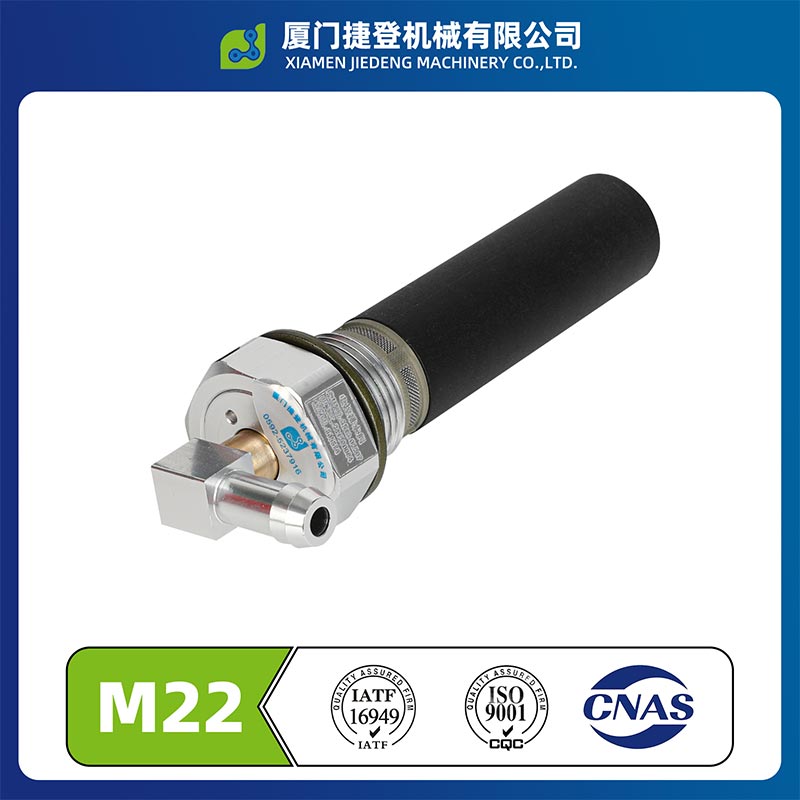

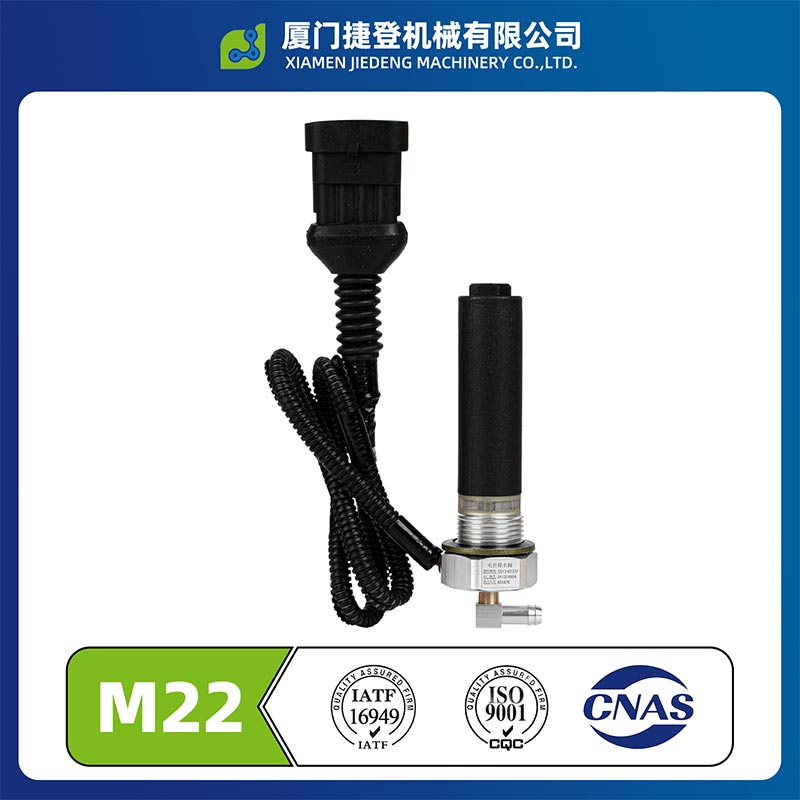

Automatisches 24-V-Ablassventil

Das von Xiamen Jiedeng gelieferte automatische 24-V-Ablaufventil hat eine freiliegende Dicke von nur 10 mm, mit Standard-M22/M32 Threads. Es verfügt über die Schutzart IP68 und kann 24 Stunden lang in 1 Meter Wassertiefe eingetaucht werden. Es hat eine Konstantleistung von 6,4 W Temperaturheizfunktion bis zu 80 °C und kann Eis in einer Umgebung von -40 °C innerhalb von 5 Minuten schmelzen. Der Wärmewirkungsgrad beträgt um 40 % erhöht. Die Fluorkautschuk-Verbunddichtung ist mit einem Druck von 0–1,1 MPa kompatibel, die Spule hält stand AC500V, die durchschnittliche Zugkraft der Klemmen übersteigt 110 N. Nach 96 Stunden Salzsprühnebel und ±40/80℃ 24 Stunden Hoch-Tief Temperaturüberprüfung, die Dichtungslebensdauer beträgt ≥8 Jahre.

Designvorteile

※ Ultradünne integrierte Installationsstruktur: Das 24-V-DC-Magnetablassventil übernimmt auf innovative Weise eine integrierte Installation Design eines elektromagnetischen Ventils. Die freiliegende Dicke der gesamten Baugruppe beträgt nur 10 mm. Im Vergleich zur herkömmlichen Entwässerung Ventil mit einer Struktur, die 30–50 mm aus dem Chassis herausragt, löst es vollständig die Schwachstellen der Branche bei niedrigen Chassis Busse und Busse, die schlecht passierbar sind und anfällig für Schäden durch Straßenhindernisse sind. Der Ventilkörper verwendet M22×1,5/M32×1,5 Standard-Luftbehältergewinde, und die Installation ist in hohem Maße austauschbar. Es besteht keine Notwendigkeit Ändern Sie die Lufttankstruktur, um das herkömmliche manuelle Ventil direkt zu ersetzen.

※ IP68-Hochschutzdesign: Der Ventilkörper ist vollständig durch Kapselung und Dichtungsringe geschützt. Die Die elektromagnetische Spule ist vollständig im Ventil abgedichtet. Die Anschlussklemmen sind wasserdicht nach AMP-Automobilqualität Steckverbinder mit einer Schutzart bis IP68. Es kann 24 Stunden lang in 1 Meter Wassertiefe eingetaucht werden nass werden, sich vollständig an raue Einsatzumgebungen anpassen, z. B. Hochdruckwasserpistolenspülen von Fahrzeugchassis, Regen und Schneewetter und schlammige Straßenverhältnisse.

Technische Vorteile

※ Hocheffiziente Klebe-Heiztechnologie: Ein elektronisches 24-V-Lufttankventil, das unabhängig eine PTC-Konstante entwickelt Temperaturheizmodul mit einer Heizleistung von 6,4 W, das eine konstante Heiztemperatur innerhalb von 80 °C ± 5 °C aufrechterhält. Die Das Heizelement ist eingebettet und eng an den Wasserweg des Ventilkörpers angeschlossen, wodurch die Leistung erhöht wird Wärmeleitungseffizienz um über 40 %. In einer Umgebung mit extrem niedrigen Temperaturen von -40℃ kann es vollständig schmelzen Eis innerhalb des Ventilkörpers innerhalb von 5 Minuten, wodurch eine schnelle Entwässerung erreicht und das hartnäckige Problem wirksam gelöst wird gefrorene und funktionsunfähige Entwässerungsventile in nördlichen Wintern.

※ Mehrschichtige Verbunddichtungstechnologie: Es wird eine doppelte Dichtungsstruktur aus Radialdichtung und Endflächendichtung verwendet. Die Dichtungskomponenten bestehen aus hoch- und kältebeständigen Fluorkautschukmaterialien mit Shore-Härte von 70 ± 5HA und eine bleibende Druckverformungsrate von ≤ 15 % (125℃ × 70h), wodurch sichergestellt wird, dass innerhalb des gesamten Bereichs keine Leckage auftritt Druckbereich von 0 bis 1,1 MPa und eine Dichtungslebensdauer von bis zu 8 Jahren oder mehr.

Werksinspektion

Auch die Rohstoffe für das Ablassventil für beheizte Lufttanks unterliegen bei der Anlieferung einer sehr strengen Kontrolle Materialprozess.

Prozessqualitätskontrolle

Das beheizte automatische Ablassventil wird während des Herstellungsprozesses in Echtzeit überwacht.

FAI-System: Nach jedem Schichtantritt, Werkzeugwechsel oder Materialwechsel erfolgt eine Erststückprüfung durchgeführt werden muss. Der Bediener führt eine Selbstprüfung durch, der Teamleiter führt eine erneute Prüfung durch und prüft die Qualität Der Inspektor führt eine Fachinspektion durch. Erst nach Bestätigung, dass Abmessungen, Leistung und Aussehen übereinstimmen Alle qualifizierten Personen können mit der Massenproduktion fortfahren.

Prozessinspektion: Qualitätsinspektoren führen alle zwei Stunden Inspektionen kritischer Prozesse durch, Prozessparameter wie Crimpdruck, Spendedrehmoment und Montagemaße werden sofort erfasst Stoppen Sie die Maschine zur Einstellung, wenn Sie Unregelmäßigkeiten feststellen.

Kontrolle der Crimpkontakte: Nutzen Sie CNC-Kabelschuh-Crimpmaschinen mit Echtzeitüberwachung des Crimpvorgangs Druck und Crimphöhe werden innerhalb von 1,2 ± 0,1 mm gehalten; Führen Sie monatlich zerstörende Zugversuche an Klemmen durch sorgen für eine gleichbleibende Crimpqualität.

100 % Gasdichtheit, vollständige Prüfung: Nach dem Zusammenbau jedes Produkts erfolgt ein 30-sekündiger Luftdichtheitstest wird unter einem Druck von 1,0 MPa durchgeführt. Wenn der Druckabfall ≤ 0,01 MPa beträgt, gilt dies als qualifiziert. Dies sorgt dafür, dass keine auslaufenden Produkte freigesetzt werden.

Betriebstest beim Einschalten: Für jedes Produkt wird ein DC24V-Einschaltbetriebstest durchgeführt. Die Die Reaktionszeit für das Öffnen/Schließen des Ventils beträgt ≤ 0,5 Sekunden und der Betrieb ist reibungslos und ohne Blockierungen.
