Kondensationsventil der Druckluftbremsanlage

Xiamen Jiedeng JD-DDPS-004, ein herausragender chinesischer Hersteller, produziert das Kondensationsventil des Druckluftbremssystems mithilfe standardisierter Montagelinien. Das Produkt verfügt über einen dreifachen Dichtungsschutz an kritischen Komponenten und eine professionelle automatisierte AB-Klebstoffvergusstechnologie und unterliegt während des gesamten Herstellungsprozesses einem dreistufigen Qualitätskontrollsystem. Mit ausgezeichneter Dichtungszuverlässigkeit und konsistenter Montage gewährleistet es eine langfristig stabile Leistung unter Hochdruck- und breiten Temperaturbedingungen und ist damit eine erstklassige Wahl für Druckluftbremssysteme von Nutzfahrzeugen.

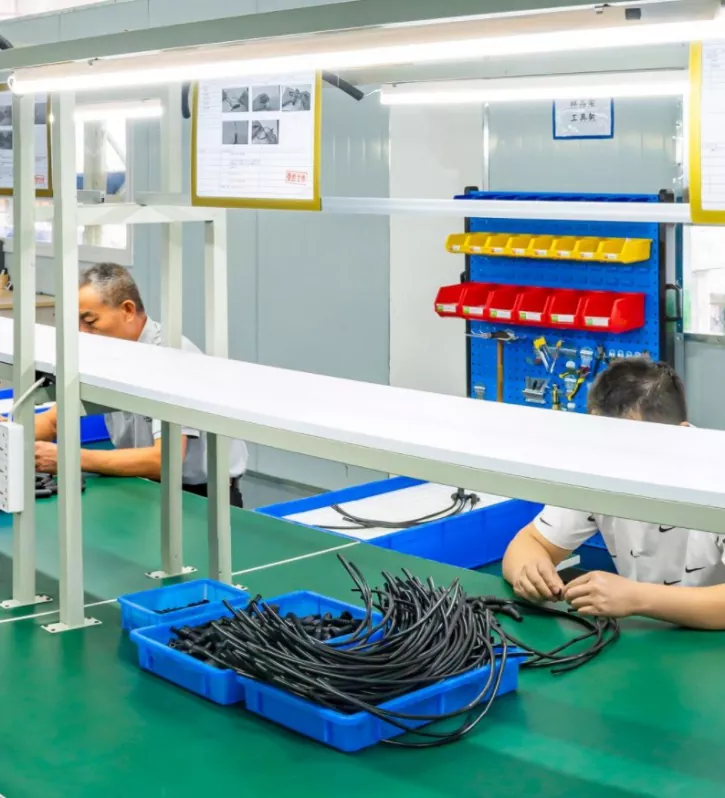

Modulare Montagelinie

Das Magnetablassventil JD-DDPS-004 verwendet einen vollautomatischen modularen Fließbandproduktionsmodus, der speziell auf das Ablassventil von Lufttanks von Nutzfahrzeugen zugeschnitten ist. Der gesamte Produktionsprozess ist in 12 unabhängige Standardschritte unterteilt, wie z. B. Demontage des Pilotkopfs, Spulenpressen, hochpräzise Filterinstallation, Auftragen von Dichtungskleber, Kalibrierung des Ventilkörpers und Druckprüfung.

Der Produktionsprozess ist hochspezialisiert und standardisiert. An jedem Arbeitsplatz wird eine Standardarbeitszeit von 15–30 Sekunden pro Stück strikt eingehalten. Die stabile Produktionskapazität der Werkstatt kann 200 Teile pro Stunde erreichen, bei einer täglichen Produktionskapazität von über 4.800 Teilen. Dies kann den Anforderungen großer Exportaufträge, kollektiver Flottenkäufe und After-Sales-Services für den Chargenaustausch gerecht werden.

Alle Arbeitsplätze sind mit maßgeschneiderten Vorrichtungen, Positioniervorrichtungen und Drehmomentkalibrierungsgeräten ausgestattet, wodurch betriebsübergreifende Fehler wie Fehlausrichtungen, Lockerungen und Montageabweichungen bei der manuellen Komponentenmontage vollständig ausgeschlossen werden.

Gleichzeitig sind die Produkte mit einem Rückverfolgbarkeitssystem für die Qualität „Ein Produkt, ein Barcode“ ausgestattet. Jedes Produkt ist mit eindeutigen Produktionschargen-, Arbeitsplatz-, Bediener- und Prüfdaten verknüpft, was eine vollständige Rückverfolgbarkeit ermöglicht.

Im Vergleich zum herkömmlichen Prozess der verteilten Montage kontrolliert dieses Modell den Konsistenzfehler der Produktmontage auf ±0,02 mm und die Produktdurchlaufquote liegt stabil bei über 99,8 %.

Die Produktionsstabilität und Produkteinheitlichkeit gehen weit über die üblichen Industrieprozesse hinaus und legen den Grundstein dafür, dass die Produkte mit verschiedenen Lufttanks für schwere Lastkraftwagen, Busse und Baumaschinen aus der Produktionsquelle kompatibel sind.

Präzisions-Siegelprozesssystem

Als Reaktion auf die rauen Arbeitsbedingungen des Lufttanks, wie z. B. Wasseransammlung unter hohem Druck, große Temperaturschwankungen und häufiges Öffnen und Schließen, verfügt dieses magnetgesteuerte Ablassventil über ein dreifach präzises Dichtungsschutzsystem.

Alle Prozessparameter sind quantitativ kontrollierbar, wodurch Wasserlecks, Luftlecks und Dichtungsfehler wirksam verhindert werden. Die Kernprozessstandards orientieren sich strikt an den Industriestandards für Hochleistungskomponenten, und alle Parameter haben die Simulationstests der Arbeitsbedingungen von Drittanbietern bestanden, wobei vollständige Testberichte vorliegen.

1. Gewindesicherungsdichtung:Die Gewindeteile des Ventilkörpers und des Ventilkerns sind gleichmäßig mit einem speziellen hochtemperaturbeständigen Sicherungsmittel beschichtet. Die Beschichtungsdicke wird streng auf 0,08–0,12 mm kontrolliert. Nach dem Aushärten hält es einem 8-bar-Hochdruckstoß stand und verhindert ein Lösen und Auslaufen des Gewindes.

2. Schmierschutz für Bewegungspaare:Die beweglichen Kontaktflächen des Ventilkörpers sind mit langlebigem und alterungsbeständigem Schmierfett beschichtet, das für einen extrem breiten Temperaturbereich von -40℃ bis +85℃ geeignet ist. Dies gewährleistet ein reibungsloses Öffnen und Schließen des Ventilkerns ohne Blockierung und verhindert ein Festkleben bei niedrigen Temperaturen oder ein Versagen der Trockenheit bei hohen Temperaturen.

3. Hochpräzise Radialdichtung:Die Schlüssel-Dichtungsnuten werden durch Präzisionsfräsen bearbeitet. Die Toleranz des Rillenkörpers wird innerhalb von ±0,01 mm kontrolliert. In Kombination mit einem maßgeschneiderten O-Ring auf Fluorbasis wird die Dehnungsverformungsrate des O-Rings streng im optimalen Bereich von 15 % bis 20 % kontrolliert, wodurch übermäßige Dehnungsalterung und Entspannungsverlust vermieden werden.

Nach Haltbarkeitstests durch Dritte kann dieses Dichtungssystem 100.000 Hochfrequenzöffnungen und -schließungen ohne Leckage erreichen. Unter dem normalen Arbeitsdruck von 0,3 bis 1,0 MPa für Lagertanks treten im Langzeitbetrieb keine Probleme mit Luftlecks oder Wasserlecks auf.

Es eignet sich perfekt für verschiedene Arbeitsbedingungen wie LKWs, Busse, Baumaschinen und Luftkompressor-Lagertanks. Die Lebensdauer des Produkts ist über 60 % höher als bei herkömmlichen Entwässerungsventilen.

Automatisierte präzise Versiegelungstechnologie

Beim Versiegelungsprozess der Produktspule und der Bleilöcher kommt während des gesamten Prozesses eine vollautomatische AB-Kleberverkapselungsanlage in Industriequalität zum Einsatz. Es beseitigt die Unsicherheit der manuellen Kapselung und etabliert ein standardisiertes und datenbasiertes Kapselungsverfahren, um die elektrische Isolierung sowie die wasser- und staubdichte Leistung des Produkts sicherzustellen.

Alle Prozessparameter sind rückverfolgbar und überprüfbar, und beim Verlassen des Werks wird ein Testbericht zur elektrischen Leistung bereitgestellt.

Kernstandardisierter Prozess

Zunächst wird eine 5-minütige Vakuumentgasungsbehandlung mit 0,1 MPa durchgeführt, um Mikroblasen im Gel vollständig zu beseitigen und so Risse, Wasseraustritt und Stromaustritt in der späteren Hochtemperatur- und Hochdruckumgebung zu verhindern.

Zweitens wird der quantitative und präzise Gel-Dosiermodus aktiviert, wobei der Dosiervolumenfehler auf ±0,5 g kontrolliert wird, was eine vollständige und nahtlose Versiegelung ohne Lücken oder Überlaufen des Gels und eine 100-prozentige Abdeckung der Versiegelung gewährleistet.

Das Gerät ist mit einem intelligenten Mechanismus zum Schutz vor Trockenverbrennung und zur Entfernung von überschüssigem Gel ausgestattet, der beim Herunterfahren und Neustarten automatisch das ineffektive Gel reinigt und so restliches Gel entfernt, das die Versiegelungswirkung beeinträchtigen könnte.

Gleichzeitig ist es mit einer vollautomatischen Reinigung und einem intelligenten Tannin-Wasser-Nachfüllsystem ausgestattet, bei dem während des gesamten Prozesses kein menschliches Eingreifen erforderlich ist.

Durch diesen automatisierten Verkapselungsprozess erreicht das Produkt die Schutzart IP67, wodurch das Eindringen von Regen, Wasseransammlungen und Staub vollständig verhindert werden kann. Der Isolationswiderstand der Spule bleibt stabil bei ≥100 MΩ, wodurch die häufigen Probleme von Leckagen, Kurzschlüssen und Schäden durch eindringendes Wasser in elektrisch gesteuerten Entwässerungsventilen effektiv gelöst werden.

Es eignet sich für komplexe Außen-, feuchte und staubige Arbeitsbedingungen in Fahrzeugen und seine elektrische Sicherheitsstabilität übertrifft bei weitem die von herkömmlichen Produkten in der Branche.

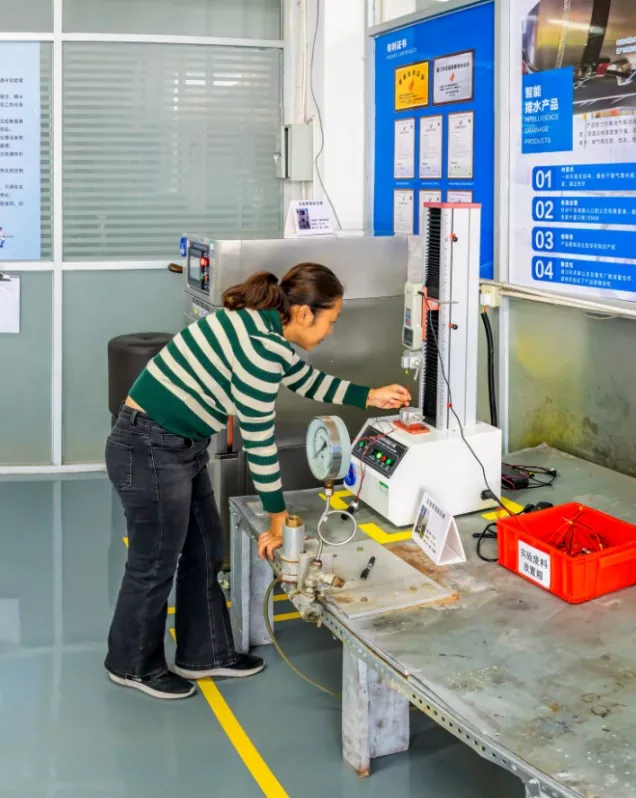

Vollständige Qualitätskontrolle

Die gesamte Fahrzeugablassventilserie verfügt über ein dreistufiges Qualitätskontrollsystem mit geschlossenem Regelkreis vor, während und nach dem Ereignis. Es ist mit kompletter Prüfausrüstung, Betriebsstandards und Prüfberichten ausgestattet. Jedes Produkt durchläuft 16 umfassende Tests, bevor es das Werk verlässt. Es verlassen niemals fehlerhafte Produkte das Werk. Es verfügt über eine vollständige Qualitätskonformitätsdatei, die die Qualitätskontrolle im Außenhandel, die Werkskontrolle des Kunden und die Chargenkontrolle unterstützen kann.

1. Erststücküberprüfung vor der Auslieferung

Vor jeder Produktionscharge prüfen Qualitätsprüfer die Materialspezifikationen, Ventilkörperabmessungen, Spulenparameter und Dichtungszubehör. Das erste Stück wird einer Messung in Originalgröße, einem Drucktest und einem Einschalttest unterzogen. Erst wenn sichergestellt ist, dass keine Fehler vorliegen, kann mit der Massenproduktion fortgefahren werden, wodurch chargenbedingte Qualitätsprobleme beseitigt werden.

2. Selbstkontrolle am Arbeitsplatz

Nachdem jeder Bediener der Arbeitsstation die Montage abgeschlossen hat, überprüft er nacheinander den Teileabstand, den Kleberauftragsstatus und die Genauigkeit der O-Ring-Installation. Alle verformten, falsch ausgerichteten oder fehlerhaften Produkte werden automatisch entfernt.

3. Endkontrolle und Übergabe

Nachdem das fertige Produkt fertiggestellt ist, wird es einem Hochdruck-Gasdichtheitstest, einem Öffnungs- und Schließtest beim Einschalten und einem Wasserdichtigkeitstest unterzogen. Diese Tests simulieren reale Fahrzeugbetriebsbedingungen zur Erkennung.

Alle fehlerhaften Produkte werden einheitlich nummeriert, zur Lagerung isoliert und zur Rückverfolgbarkeit registriert, wodurch ein geschlossener Kreislauf zur Problembehebung entsteht. Nachdem das gesamte Qualitätskontrollsystem implementiert wurde, beträgt die Fehlerquote der Produkte im Werk weniger als 0,2 %.

Durch maßgebliche Tests durch Dritte haben alle Indikatoren wie Drucktoleranz, Öffnungs- und Schließleistung, Dichtungshaltbarkeit und elektrische Sicherheit der Produkte den Standards entsprochen, und es können Werksinspektionsberichte, Leistungstestberichte und Berichte zum IP-Schutzniveau bereitgestellt werden, die den Eintrittsstandards für Überseemärkte entsprechen.

Kernspezifikationen des Produkts

Vorschläge zur Produktauswahl

1. Spannungsauswahl

Für kleine leichte Lastkraftwagen und Haushaltsnutzfahrzeuge wird die 12-V-Version bevorzugt; Für schwere Lkw, Fernverkehrsfahrzeuge, große Busse und Baumaschinen ist die 24-V-Version einheitlich einsetzbar, um Spannungsunterschiede zu vermeiden und Fehlfunktionen beim An- und Abfahren zu verhindern.

2. Auswahl der Betriebsbedingungen

In Gebieten mit starkem Regen, hoher Luftfeuchtigkeit und niedrigen Temperaturen sollte das Modell mit IP67-Wasserdichtigkeit und Kältebeständigkeit gewählt werden, um Wasseransammlungen, Eisbildung und das Eindringen von Staub zu vermeiden, die das Ventilgehäuse beschädigen könnten.

3. Ersatzauswahl

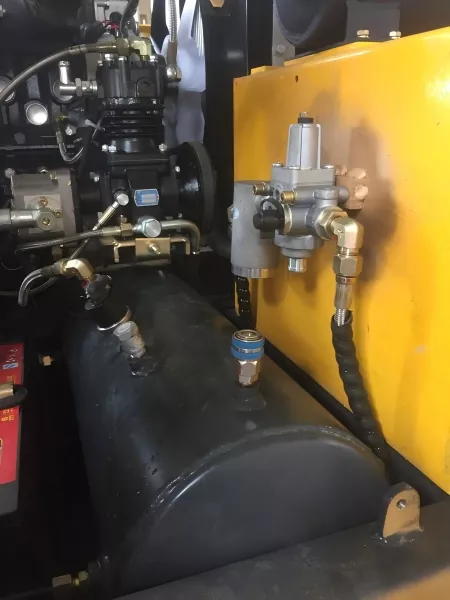

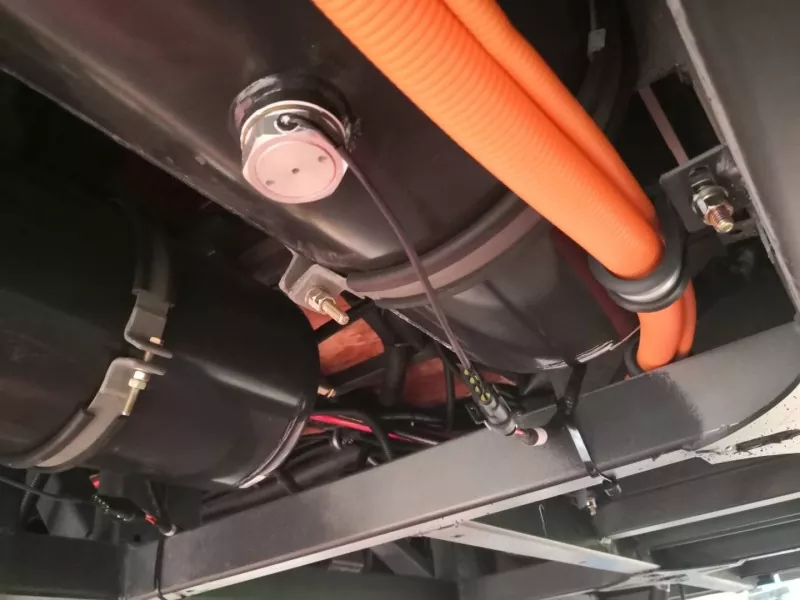

Es ist mit den meisten originalen werkseitigen Lufttank-Installationslöchern von Nutzfahrzeugen kompatibel, sodass keine Änderungen an der Rohrleitung erforderlich sind und ein direkter Austausch des alten manuellen Entwässerungsventils und des gewöhnlichen Entwässerungsventils mit einfacher elektrischer Steuerung möglich ist. Es ist auch mit den gängigen Fahrzeugmodellen auf dem Markt kompatibel.

4. Chargenauswahl

Fuhrparks, Werkstätten und Außenhandelskäufer können 12-V-/24-V-Spezifikationen in Chargen mischen. Benutzerdefinierte Chargenlogos und Verpackungen werden unterstützt und eignen sich für die Markenkennzeichnung im Ausland, den Vertriebskanal und andere Anforderungen.

Häufig gestellte Fragen zur Produktnutzung

F1: Warum kann das elektronisch gesteuerte zeitgesteuerte Ablassventil das Wasser nach der Installation nicht automatisch ablassen?

A: Überprüfen Sie zunächst, ob die Spannung kompatibel ist und die Verkabelung sicher ist. Zweitens prüfen Sie, ob der Druck des Lufttanks die Arbeitsschwelle von 0,3 MPa erreicht. Wenn es längere Zeit nicht verwendet wurde, können Sie die Verunreinigungen im Ventilgehäusefilter leicht reinigen. Nach einer normalen Installation und Anpassung wird das Wasser in regelmäßigen Abständen automatisch abgelassen.

F2: Ist es normal, dass während der Verwendung des Produkts ein leichter Luftaustritt auftritt?

A: Unter normalen Bedingungen sollte es überhaupt keine Luftlecks geben. Wenn Luft austritt, ist dies meist auf eine Fehlausrichtung des O-Rings oder eine Lockerung der Rohrleitung zurückzuführen. Ziehen Sie einfach die Rohrleitung wieder fest und überprüfen Sie die Dichtungsteile, um das Problem zu lösen. Die Dichtungsleistung der werkseitig bereitgestellten Produkte wurde unter hohem Druck getestet und es liegen keine Qualitätsmängel vor.

F3: Wird es in extrem kalten Wintern gefrieren und stecken bleiben?

A: Das Produkt ist so konzipiert, dass es mit Umgebungen mit niedrigen Temperaturen von -40 °C kompatibel ist. Die Dichtungen und Schmiermittel bestehen aus kältebeständigen Materialien und der Ventilkörper ist nicht dafür ausgelegt, Wasser zurückzuhalten. Unter normalen Betriebsbedingungen friert es nicht ein und bleibt nicht hängen. Es eignet sich für den Langzeiteinsatz in nördlichen und hochgelegenen Gebieten.

F4: Wie lang ist die Lebensdauer des Produkts? Bietet es eine Kundendienstgarantie?

A: Unter normalen Fahrzeugnutzungsbedingungen kann die Lebensdauer 3 bis 5 Jahre betragen. Alle Modelle verfügen standardmäßig über eine Exportgarantie. Wenn es nicht durch menschliche Faktoren beschädigt wird, kann es durch den Kundendienst ersetzt werden. Während des gesamten Prozesses werden technische Supportleistungen bereitgestellt.

F5: Unterstützen Sie Batch-Anpassung und grenzüberschreitende OEM?

A: Wir unterstützen die Produktion von Großaufträgen, das kundenspezifische Logo-Design für Produkte, die Anpassung von Exportstandardverpackungen und können einen vollständigen Satz an Testberichten und Qualifizierungsdokumenten bereitstellen, um die Verkaufsanforderungen auf ausländischen Plattformen und den Lieferbedarf für Offline-Kanäle zu erfüllen.
